Gecube X1950pro VRM's

[Darkblood]

Boas

Alguém sabe aonde estão os VRM's das Gecube X1950pro ?

Cumps e agradeço desde já .

[HidEaL]

Check it:

http://www.bit-tech.net/hardware/2006/10/17/sapphire_radeon_x1950_pro/3.html

Lá está esta imagem:

A placa usa digital PWM (que constituem o VRM, junto com o/os controlador/es). Assim, olhas para a direita do PCB, onde assinalei (mal, mas assinalei) o que tens de arrefecer. Os IC PWM (os quadradinhos, portanto... lol).

Cumps.

[vasco fernandes]

Check it:

http://www.bit-tech.net/hardware/2006/10/17/sapphire_radeon_x1950_pro/3.html

Lá está esta imagem:

A placa usa digital PWM (que constituem o VRM, junto com o/os controlador/es). Assim, olhas para a direita do PCB, onde assinalei (mal, mas assinalei) o que tens de arrefecer. Os IC PWM (os quadradinhos, portanto... lol).

Cumps.

esse PCB é da Sapphire, nao é da Gecube...

[Darkblood]

Check it:

http://www.bit-tech.net/hardware/2006/10/17/sapphire_radeon_x1950_pro/3.html

Lá está esta imagem:

A placa usa digital PWM (que constituem o VRM, junto com o/os controlador/es). Assim, olhas para a direita do PCB, onde assinalei (mal, mas assinalei) o que tens de arrefecer. Os IC PWM (os quadradinhos, portanto... lol).

Cumps.

esse PCB é da Sapphire, nao é da Gecube...

Pois...para as x1950pro com PCB genérico já tinha encontrado o local dos VRM mas na gecube não sei, porque tem o pcb diferente .

Cumps

[HidEaL]

A imagem não era para dizer que os IC's PWM do VRM estão NAQUELE sítio. Era para indicar o aspecto, para que o Darkblood os possa localizar na dele... Uma nota que quero fazer, é que acho que alguns dos desenhos alternativos de PCB não usam digital PWM, e assim usam o desenho analógico.

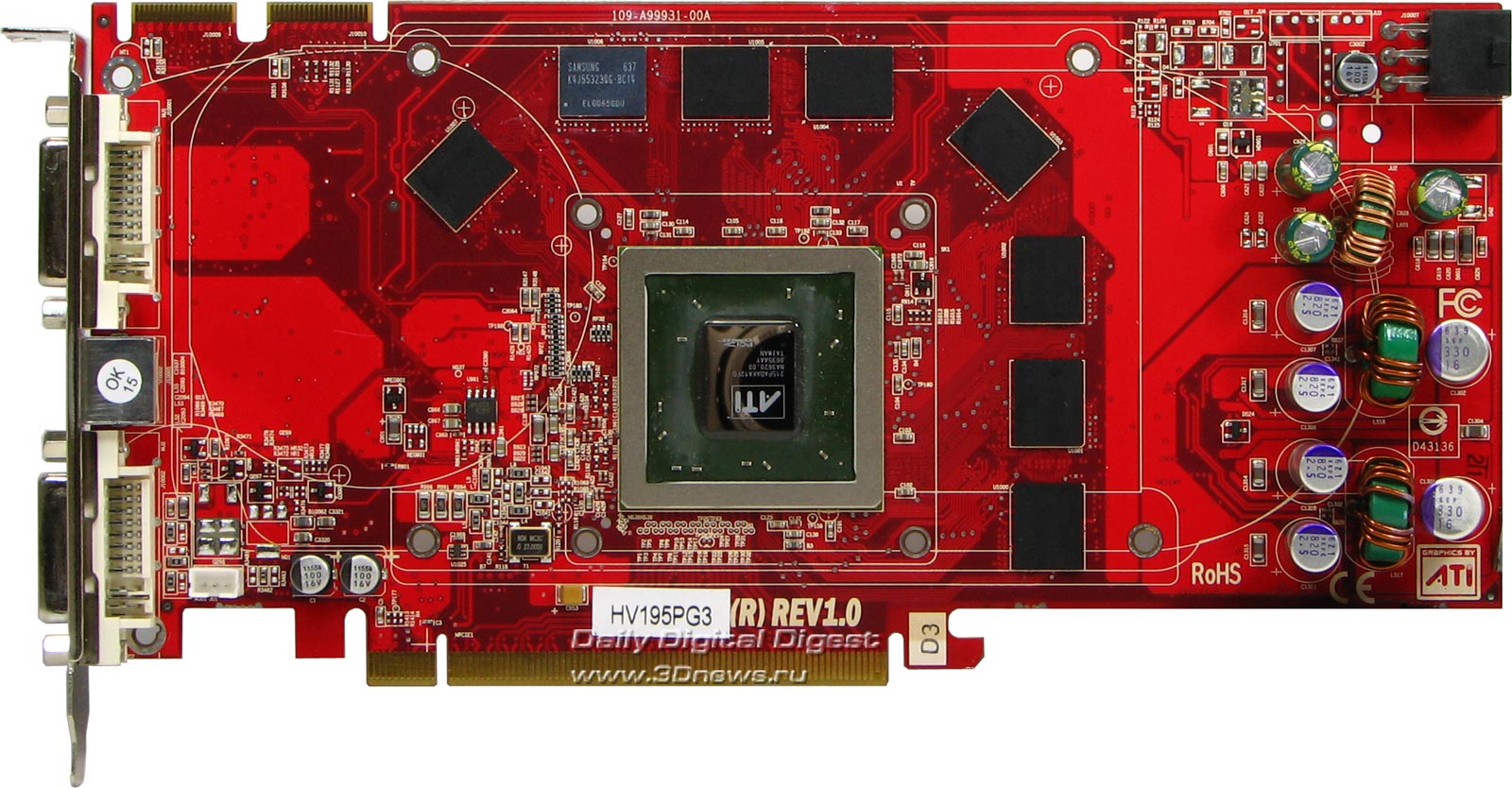

Observem em comparação ao genérico:
http://www.3dnews.ru/_imgdata/img/2006/11/24/33866.jpg
Vejam que as marcações para o digital PWM estão lá inclusivé, componentes é que não. É manteres fresca a mesma zona, com enfase nos condensadores. IMHO, como de costume.

Cumps.
